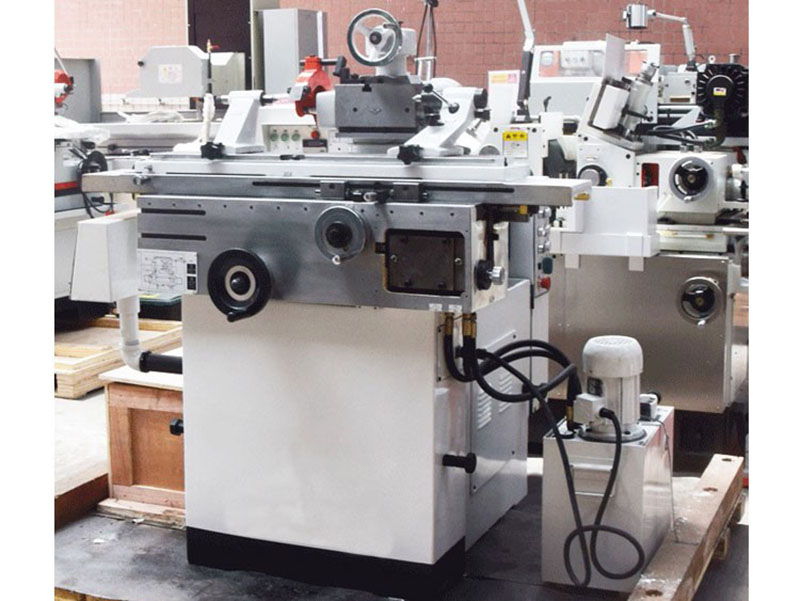

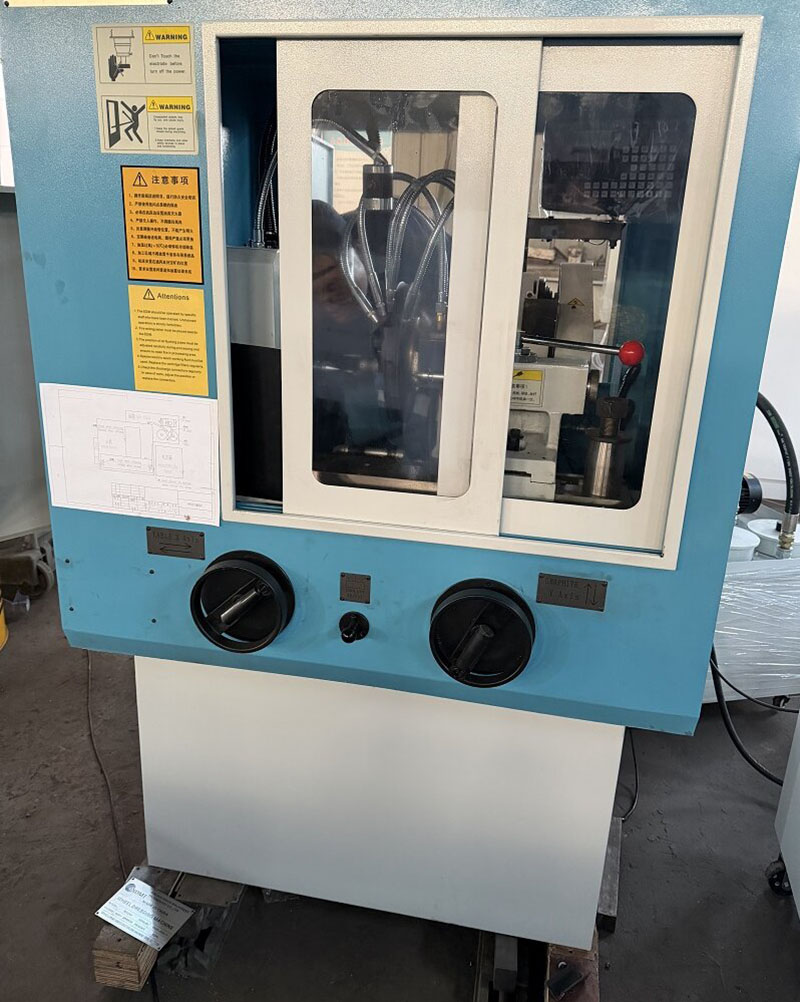

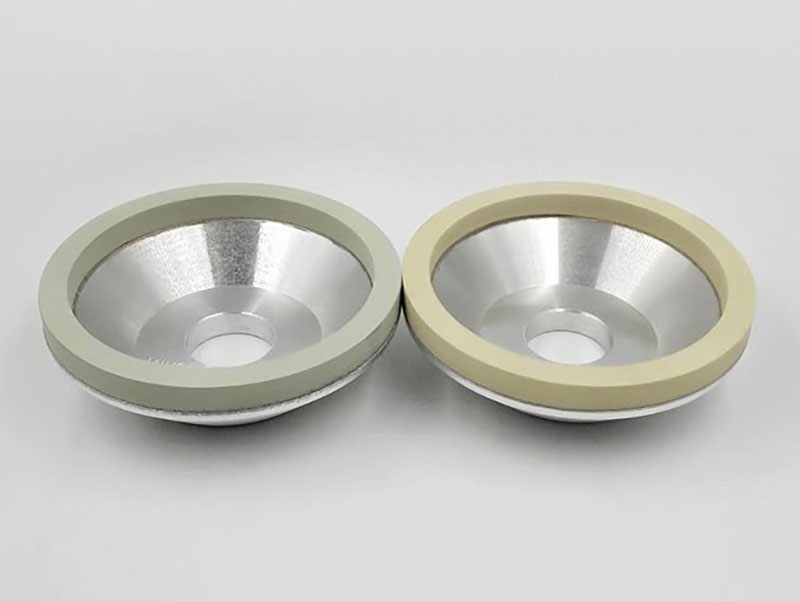

Máy mài công cụ có độ chính xác cao, độ cứng tốt, và kinh tế và thực tế. Nó đặc biệt thích hợp để mài các dụng cụ vừa và nhỏ khác nhau, chẳng hạn như mũi doa, vòi, mũi khoan xoắn, mũi khoan, dao phay khác nhau, đầu dao phay, và giữ bánh răng. Với các phụ kiện tương ứng, nó có thể mài vòng tròn bên ngoài, vòng tròn bên trong và mặt phẳng, và cũng có thể mài các mẫu và khuôn. Bánh xe kim cương có thể được sử dụng để mài nhiều loại công cụ cacbua.

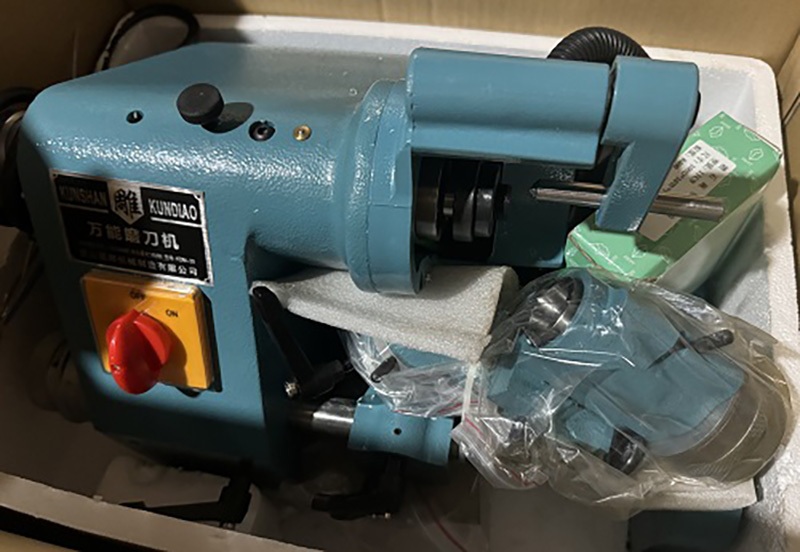

Máy mài công cụ phổ quát là một máy mài công cụ cải tiến với hiệu suất tuyệt vời. Sau khi gắn phụ kiện, nó có thể mài vòng tròn bên ngoài, bề mặt màn hình bên trong và khuôn mẫu ngoài các công cụ phổ biến và các công cụ đặc biệt khác như dao mài, dao phay, rãnh rãnh nghiêng, dao cắt gọt và dao cắt bánh răng. Phạm vi xử lý tương đối rộng.
1. Bàn tay
Bàn làm việc được chia thành bàn làm việc trên và bàn làm việc thấp hơn. Bàn làm việc thấp hơn được lắp đặt trên đường ray dẫn hướng dọc của giường và kim lăn hình trụ được lắp đặt trên đường ray dẫn hướng, để bàn làm việc có thể được di chuyển nhanh chóng và dễ dàng. Bàn có thể được di chuyển qua lại với 4 bánh xe tay, thuận tiện cho việc thao tác bàn ở các vị trí khác nhau để mài.
2. Vận chuyển ngang
The horizontal carriage is installed on the horizontal guide rail of the bed, and a cylindrical roller pin is arranged between the guide rails. Lateral transmission is driven by handwheel through trapezoidal screw and nut. One turn of the handwheel is 3mm, and one grid is 0.01mm. Since the handwheel is mounted on the same lead screw, it can be operated from the front and back of the machine. The horizontal carriage is equipped with a grinding head frame and a lifting mechanism. The hand wheel is shaken, and the grinding head frame performs lateral feeding.
3, grinding head and lifting mechanism
Grinding head motor adopts standard A1-7132 motor. The parts are assembled, and the casing and the grinding tool casing are cast into a whole. The stator of the motor is changed from internal pressure to external pressure, and a micro triangle belt is used to drive the grinding head spindle to rotate. Grinding wheels can be mounted on the cones at both ends of the grinding head spindle for grinding. The rotation speed is 4200 rpm and 5600 rpm. The grinding head motor can be operated in forward and reverse directions according to the grinding needs, and is controlled by the steering wheel steering ion switch. The lifting mechanism of the grinding head adopts a cylindrical guide rail, which is guided by the inclined key. There are two types of grinding head lifting: manual and motorized. When manual. Rotate the hand wheel to reduce the speed of the turbine pair and the speed of a pair of spur gears, and then raise or lower the guide rail by nuts and screws. When maneuvering, press the lift button (motorized button on the control panel), the motor starts, decelerates through a tooth difference, connects the screw rod through the coupler, and raises or lowers the guide rail through the nut.
Principle characteristics
T-slots are machined on the angled bent plate 4, and the front and rear center seats 2 are installed. The T-slot bolts 3 and the positioning keys 11 are positioned and locked. The bent plate fixing plate 6 is fixed to the machine tool by two T-slot bolts 7. The table surface, the side is equipped with a bending plate positioning shaft 5, the rotation angle bending plate 4 is installed in the bending plate positioning shaft 5, and the angle can be adjusted by rotation, and it is locked with a fastening nut 9. The part 10 is a workpiece support plate, which is fixed on the angled curved plate elevation to support the cutting of the tooth surface of the cutter. (As shown below)
Effect
Nó giải quyết khó khăn trong việc gia công phôi gia công ở hai trung tâm và thêm các công cụ mới để hoàn thiện công cụ. Công cụ đơn giản, trọng lượng nhẹ, điều chỉnh và dỡ tải thuận tiện, giúp mở rộng phạm vi xử lý của máy công cụ
